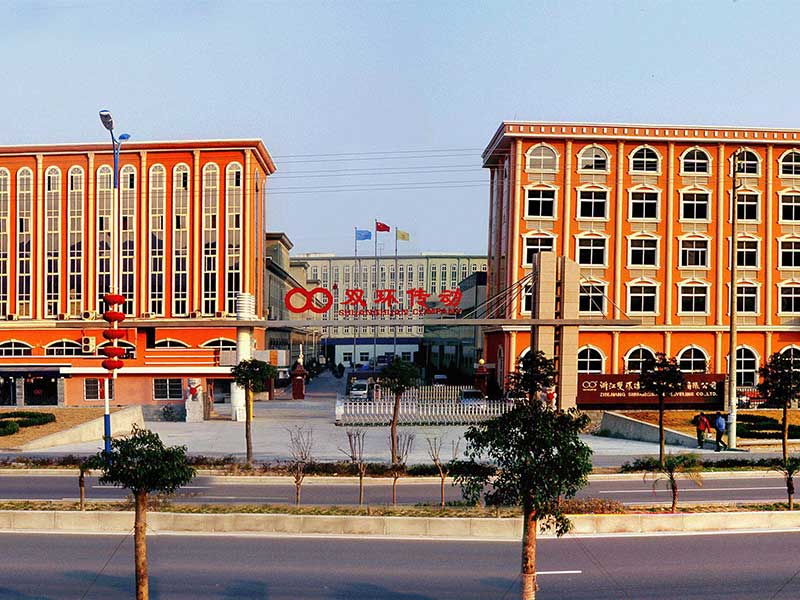

隔音房設計項目案例-浙江雙環傳動股份有限公司

　　一、設計要求

　　1、 主要技術要求

　　1.要求本底噪聲：≤40dB(A);外部聲源70分貝以下，排除振動噪聲源。

　　2.隔音房外尺寸：4400(L)×3600(W)×2600(H)mm;

　　3. 隔音房內尺寸：4200(L)×3400(W)×2500(H)mm;

　　4.隔聲門尺寸：1500 mm(W)×2000mm(H);

　　5.配套設施：通風系統、電源系統、照明系統等：

　　2、安裝條件

　　隔音房應安裝在相對正常工作情況下,使用時周圍無異常干擾，不可有振動設備運行。

　　二、設計依據

　　1、我漢克斯隔音公司15年制造同類隔音房、消聲室的經驗;

　　2、業主方主要實際技術要求及資料。

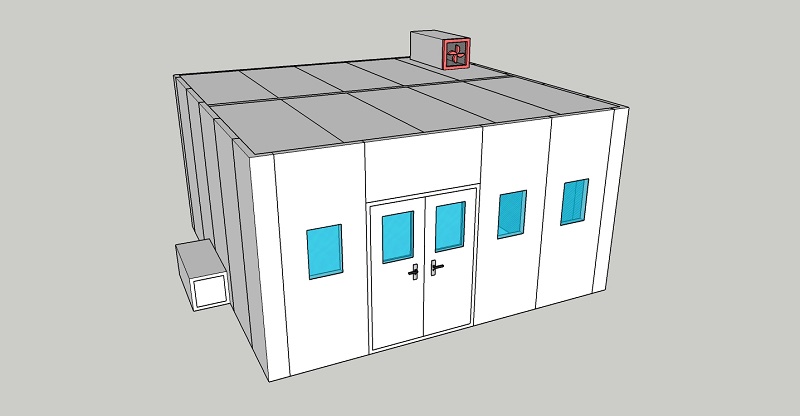

　　三、設計措施

　　1、措施概述

　　該方案設計目標是隔音房內本底聲學指標在40dBA以下，考慮到外部噪聲值在70分貝的環境因素影響下，并在加工過程中不可避免地會有孔隙漏聲和固體隔絕不良等因素，隔音房需采用復合隔音板結構，采用隔音、吸聲、阻尼復合結構，整體隔音板隔音量大于35分貝。

　　2、設計措施要點

　　(1)吸隔聲板結構設計

　　隔音房采用多層復合隔聲板模塊結構，總厚100mm厚。吸隔聲板結構采用雙層隔聲層+雙層阻尼層+吸聲層的多層復合結構，模塊設計方便拆卸組裝。

　　(2)隔聲門設計

　　隔音門為向外雙開隔音門，隔音門尺寸為1500*2000mm，隔音門門扇可大于90°開啟。

　　(3)其他附屬設施

　　1)電源系統：電源系統由甲方指定接入電源，電源走線采用隱藏式。

　　2)照明系統：在隔音房內部安裝2盞LED燈。

　　3)通風系統：隔音房設計一進一出通風消聲口，出風口安裝一臺靜音換氣扇。
