怎么計算冷卻塔風機消聲器壓力阻力損失？壓力損失計算公式

消聲器壓力損失(既阻力損失)設計中，消聲器空氣動力性能的主要指標參數之一。

消聲通道的阻力損失是由摩擦阻力損失和局部阻力損失兩部分組成,摩擦阻力系數和局部阻力系數之和為總阻力系數。

管道排氣消聲器壓力損失計算公式：

阻力損失計算公式：

實際舉例計算

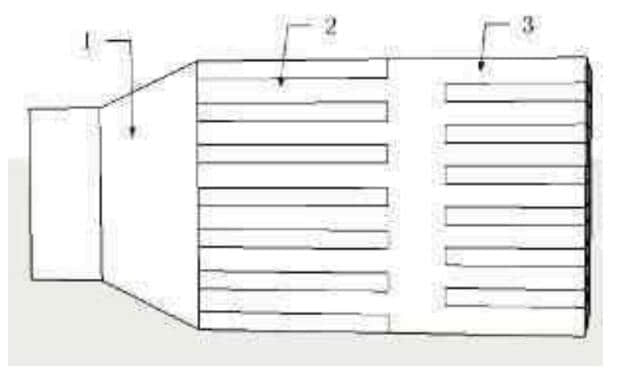

以某阻抗復合式消聲器為例，如圖所示。計算阻力損失。通道總風量為4157 m3/min,全壓3102 Pa。第一段消聲裝置的排風通道截面積為12.5(m2),因此，通過排風消聲裝置的平均風速為u=5.5 m/s。等效直徑 de=3.5 m。進風界面截面積為4.2 (m2)。平均風速為u=16.5 m/s。氣流自進風通道進入擴張腔，擴張比為12.5/4.2=3，查馬大猷等主編:《噪聲與振動控制工程手冊》，得消聲百葉通道的入m=0.05(穿孔板護面結構)，局部阻力系數入j=0.55，代入公式(1)計算:

摩擦 Hm=0.35(Pa)，局部△Hj=96.6(Pa)由計算可知，摩擦阻力較小。

因此，總阻力損失為△H1=96.95Pa。

第二段消聲器為片式結構。通道面積為7.8 m2。de=0.43，平均風速為u=8.9 m/s。進入第二段消聲器截面積為縮小，縮小比=0.6，查局部阻力系數入j=0.25，氣流流出第二段消聲器的擴張比為1.6，查局部阻力系數入j=0.22，代入公式(1)計算:

摩擦△Hm=8.9 (Pa)，局部△Hj=24(Pa)，總阻力損失為△H2=32.9 Pa

第三段消聲器為片式結構。通道面積為10 m2。de=0.44，平均風速為u=6.9 m/s。

氣流進入第三段消聲器截面積為縮小，縮小比=0.8，查局部阻力系數入j=0.15,氣流流出第三段消聲器的擴張比為1.2,查局部阻力系數入j=0.06,代入公式(1)計算:

摩擦△Hm=5.2(Pa)，局部△Hj=6.4(Pa)，總阻力損失為△H3=11.6 Pa

總阻力損失為△H =△H1+△H2+△H3=141.1Pa

因此，壓力損失為4.55%。
